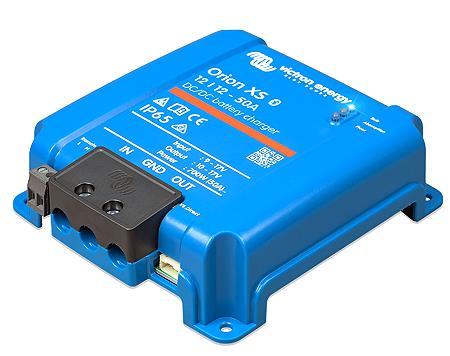

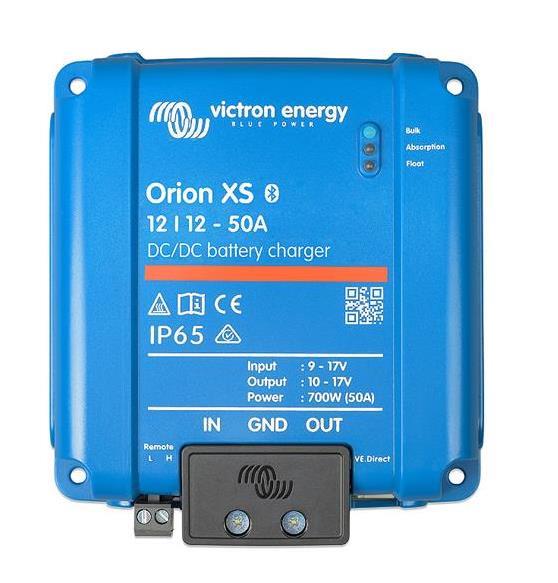

DC-DC Laddare 12 V / 50A
Beskrivning
Art.nr: 86531250
Mycket bra när man monterat Litiumbatteri och vill skydda Generatorn mot
Överbelastning.
Generatorn kan överbelastas vid låga vartal på motorn för att den får dålig kylning.
• 50A
• Styrs via Bluetooth
• IP-65
Bredd: 123,1 mm
Höjd: 137,3 mm
Djup: 40 mm
Effekt: 700 Watt
Vikt: 0,33 Kg
Orion XS är konstruerad från grunden och den omdefinierar anpassningsbar DC-DC-batteriladdning.

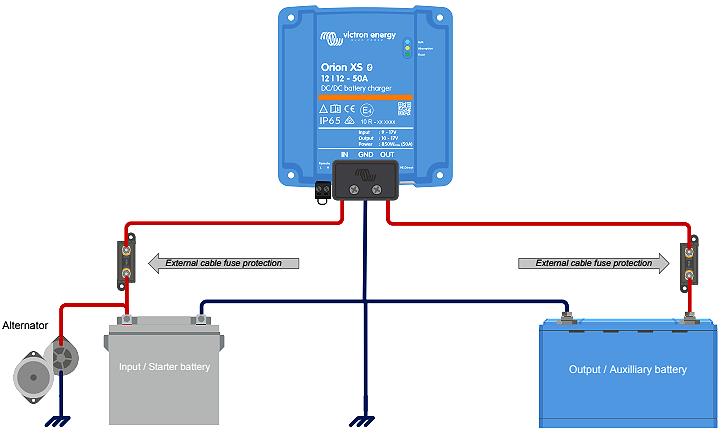

För användning i dubbla batterisystem som laddas med en (intelligent växelströmsgenerator.
Den här enheten säkerställer inte bara
prestanda av högsta kvalitet utan även ditt systems säkerhet.
Orion XS fungerar som en DC-DC-batteriladdare eller som en strömkälla och erbjuder ett brett intervall av ingångs- och
utgångsspänning. Detta är särskilt viktigt för fordon med en smart Euro 5 eller Euro 6-växelströmsgenerator, som ofta
tillhandahåller för låg laddningsspänning även när motorn är igång eller när förlängda kabellängder, vilket ofta är fallet
med båtar och husbilar, leder till spänningsbortfall. I sådana fall är precis och kontrollerad laddning absolut nödvändig
för att fullständigt ladda servicebatteriet samtidigt som start-/ingångsbatteriet skyddas mot urladdning.
Justerbar laddningsström
Laddningsströmmen är justerbar med en minsta stegstorlek på 0,1 A via VictronConnect.
Smart generatorkompatibilitet
En integrerad mekanism känner av om motorn är igång (avkänning av motorfrånkoppling) som endast aktiverar laddaren
när generatorn tillhandahåller ström. Detta säkerställer att laddaren endast drar ström när generatorn tillhandahåller
ström, t.ex. när motorn är igång.
Anpassningsbar laddningsalgoritm i fyra steg
För blybatterier är det viktigt att absorptionstiden hålls kort vid mindre urladdningar för att undvika överladdning av
batteriet. Efter en djup urladdning ökas absorptionstiden automatiskt för att säkerställa att batteriet laddas upp
fullständigt.
Orion XS inkluderar fullständigt programmerbara laddningsalgoritmer och åtta förinställda batteriinställningar.
Frånkoppling vid låg temperatur och skydd mot ingångsunderspänning
För att förhindra skada på litiumbatterier stängs laddaren av automatiskt vid låga temperaturer. Den stängs även av när
ingångsspänningen sjunker under ett konfigurerbart spärrvärde och startar om igen när ingångsspänningen stiger över
omstartsvärdet. Detta sker för att skydda ingångsskällan, t.ex. startbatteriet från djup urladdning.
Fjärrstyrning på/av
Orion XS kan slås på eller stängas av på distans via den fjärrstyrda på/av-kontakten eller appen VictronConnect. Vanliga
tillämpningar inkluderar koppling till en brytare eller ett batterihanteringssystem (BMS).
Omfattande elektroniskt skydd
Skyddet omfattar överbelastning, kortslutning och för höga temperaturer. Laddaren är skyddad mot övertemperatur
genom att minska utgångseffekten när den högsta produkttemperaturen uppnås.
Kan parallellkopplas för att öka utgångsströmmen
Det går att parallellkoppla ett obegränsat antal enheter.
Bluetooth Smart-anpassad
Inbyggd Bluetooth Smart: Den trådlösa lösningen för att ändra inställningar, övervaka aktiviteter och uppdatera Orion
XS-programvara genom att använda Apple- och Android-smarttelefoner, surfplattor eller andra enheter. Flera parametrar
kan anpassas med appen VictronConnect.
Instant Readout (omedelbar avläsning): Appen VictronConnect kan visa de viktigaste uppgifterna, inklusive varningar
och larm, på sidan för enhetslistan utan att behöva ansluta till produkten.
VE.Smart Networking: Använd VE.Smart Networking för att ta emot data från Vsense, Tsense och Isense över det trådlösa
nätverket för din Orion XS DC-DC-batteriladdare, exempelvis från en BMV, en SmartShunt eller en Smart Battery Sense.
Laddaren använder den tillgängliga informationen från batteriet för att optimera laddningsparametrarna. Detta
förbättrar laddningsverkningsgraden och förlänger batteriets livslängd.
VE.Direct-port och DVCC
För en kopplad anslutning till en GX-enhet såsom Cerbo GX eller Ekrano GX, PC eller andra enheter. Möjliggör avancerad
övervakning, styrning och diagnosticering var du än befinner dig (kräver en GX-enhet ansluten till internet och VRM
Portalen) eller lokalt via Remote Console samt DVCC (Vsense, Tsense, Isense), systemöverspännande
laddningsströmbegränsning och BMS Control.
IP65-skydd
Orions XS uppfyller kapslingsklass IP65. Det innebär att produkten är tätad mot damm och skyddad mot tungt regn.
Data
Spänningsintervall, ingång 9-17 V
Justeringsintervall utgångsspänning 10-17 V
Tolerans utgångsspänning +/- 0,25 % (max)
Oljud utgångsspänning 10 mV rms
Inställningsintervall in- och utgångsström 1 / 50 A
Högsta konstanta kortslutningsström 50 A
Kont. utgångsström upp till 40 °C 1) 700 W 4)
Maximal verkningsgrad 98,5 %
Strömförbrukning - ingen last <100 mA
Strömförbrukning för standby <1,5 mA
Kan användas som strömkälla Ja, utgångsspänningen kan ställas in med appen VictronConnect¨
Kommunikation
Med Appen VictronConnect/ Bluetooth Smart Ja
VE.Smart Networking Ja 2)
VE.Direct Ja (inklusive DVCC) 3)
Annat
Driftstemperaturintervall -20 till +60°C (minskad effekt 1,5 % per °C över 40 °C)
Luftfuktighet 95 % icke-kondenserande
Högsta driftshöjd 2000 m
Föroreningsgrad PD2
Överspänningskategori OVC 1
DC-anslutning Skruvterminaler
Maximalt kabeltvärsnitt 4 AWG (21,2 mm2)
Vikt 0,330 kg (0,73 lb)
Dimensioner hxbxd 137,3 x 123,1 x 40 mm (5,4 x 4,85 x 1,6 tum)
Skyddsklass IP65
Standarder
Säkerhet IEC 62477-1
EMC EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003
Motorfordonsdirektiv ECE R10-6
1) Detta gäller vid optimal nedkylning där produkten är monterad enligt instruktioner i manualen och har tillräckligt med fritt utrymme. I händelse av begränsad nedkylning,
exempelvis på grund av otillräckligt luftflöde, regleras laddningsströmmen tillbaka tidigare. Med ett förbättrat luftflöde (t.ex. forcerat luftflöde) inträffar minskningen högt
över omgivningstemperaturer på 40 °C.
2) VE.Smart Networking-funktionerna kommer att motta Vsense-, Tsense- och Isense-data från det trådlösa nätverket, exempelvis från en SmartShunt, BMV eller Smart Battery
Sense. Synkroniserad laddning stöds inte.
3) DVCC-kompatibilitet kräver Orion XS-programvaruversion 1.03 eller senare och Venus OS-programvaruversion 3.20 eller senare på GX-enheten.
4) Detta värde representerar den nominella effektnivån vid en typiskt spänning på 14 V (12/12-50 A) och 28 V (Orion XS 1400). Effekten beräknas som produkten av den
applicerade spänningen och strömmen (P = V x I). Exempel: 12 V × 50 A = 600 W, 14 V × 50 A = 700 W, 28 V x 50 A = 1 400 W
